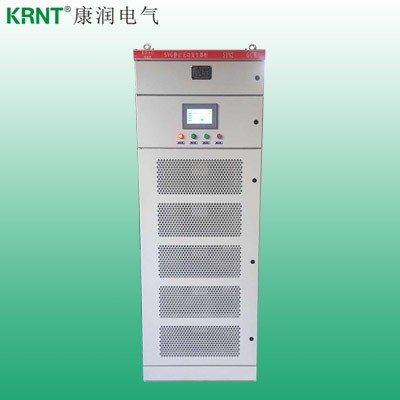

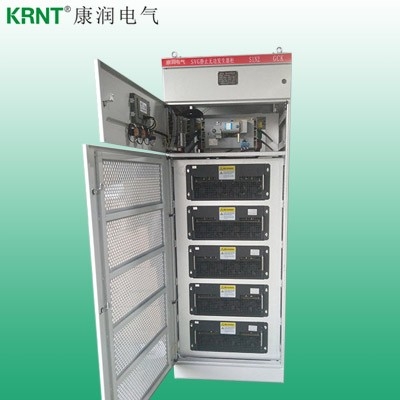

增強型靜止無功發生器,SVG無功補償裝置通過外部電流互感器(CT )實時檢測負載電流,通過內部DSP計算后提取出負載電流的無功成分和諧波,然后將PWM信號發送給內部IGBT根據設置來控制逆變器產生滿足要求的無功電流和低次諧波電流,達到無功補償兼治諧波的目的。

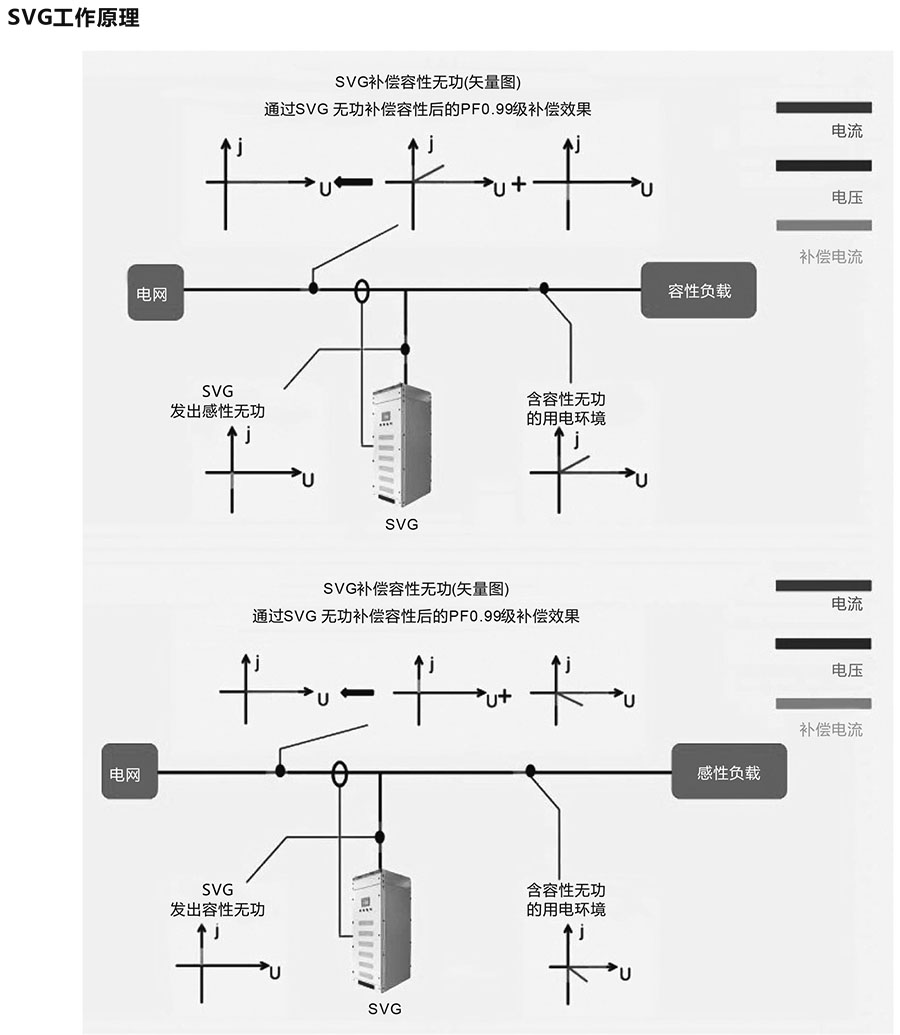

SVG靜止無功發生器裝置工作原理
靜止無功發生器(SVG)是通過外部電流互感器CT,實時檢測負載電流,并同各國內部DSP計算來分析負載電流的無功含量,然后根據設置值來控制PWM信號發送器發出控制信號給內部GBT,使逆變器產生滿足要求的無功補償電流,最終實現動態無功補償?shù)哪康摹?/span>
